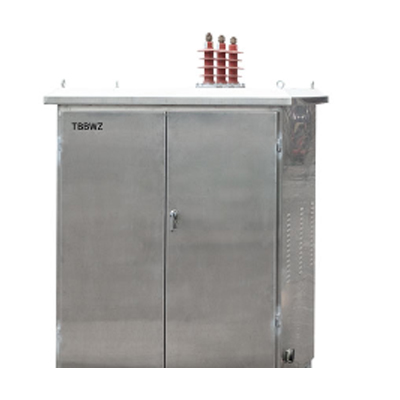

產品簡介: TBBWZ系列戶外柱上式高壓無功自動補償裝置(以下簡稱為裝置)適用于3kV，6kV ，10kV輸電線路中，安裝于戶外柱上。作為提高功率因數，降低線路損耗，改善電壓質量之用。

產品詳情

產品特點

TBBWZ系列戶外柱上式高壓無功自動補償裝置(以下簡稱為裝置)適用于3kV，6kV，10kV輸電線路中，安裝于戶外柱上。作為提高功率因數，降低線路損耗，改善電壓質量之用。

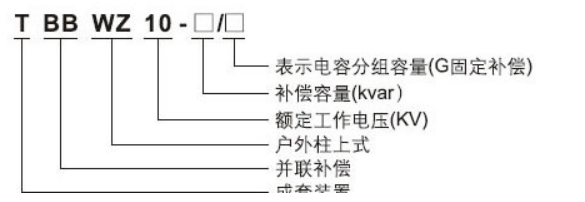

型號及其含義

如: TBBWZ10-400(100G+100+200)表示補償容量400kvar，固定補償容量100kvar，兩組自動投切(1組100kvar，1組200kvar).

正常使用條件

1、環境溫度-40°C~ +50°C;

2、海拔高度<2000m;

3、風速<35m/s;

4、周圍無腐蝕性氣體或蒸氣，無導電性或爆炸性塵埃。

技術參數

額定工作電壓 10kV1、

額定頻率 50Hz2、

3、主回路工頻耐壓 42kV/min

4、輔助回路耐壓 2.5kV/min

5、雷電沖擊耐壓 75kV

6、機械壽命 50000次以上

結構特點

1、跌落式熔斷器，作為短路保護并兼作隔離開關，上端高壓線路進線，下端接避雷器及箱體;

2、避雷器，作吸收大氣及操作過壓之用;

3、密封開關箱體，頂部是進線用套管，箱體內有電壓互感器(作真空開關操作電源及電壓保護用)、電流互感器、真空開關。控制器及各種保護繼電器、電流電壓表、手動投切按扭、端子排等均裝在控制箱內、該控制箱與高壓部分隔離。電容內置式，箱體側面有出線套管，電容分布在箱體一側，分別接到此出線套管上。箱體頂部是防雨蓋，并有吊環作吊裝之用，開關箱體安裝任兩電軒之間的平臺上;

4、取樣用電流互感器。若是無功控制，則必須在線路中A相安裝專用具體方法參照其使用說明。安裝此互感器時，避雷器安裝位置必須盡可能靠近它，距離不超過1m。

功能特點

1、電容內置熔絲和放電電阻，斷電后處放電，保障運行安全,

2、電容器外置，容量好按1:

2配置，可實現三級投切:

3、可按電壓、功率因數、無功電流等方式自動投切:

4、具有過壓、欠壓、過流、缺相保護功能:

5、裝置既可自動投叨，也可以手動投切方便用戶調試和操作:

6、采用高壓真空接觸器開關投切電容。可頻繁投切，并具有壽命長、安全可垂，免維護等特點

7、采用水平的智能無切補償控制器作為控制核心可顯示電路各項參數，如:電流、電壓、有功、無功、功率因數、電流電壓畸變率、諧波含有率等。并將日正點數據與日統計數據保存200天以上，可達800天。控制器具有”四遙(遙測、遙控、遙調、遙信)功能

8、采用現場和遠程通訊，可實現實時、定時召喚各項電力參數，修改控制參數，遠程投切電容。采用短距離(30-50m)無線通訊可實現掌上電腦數據現抄表；

9、電容配置每組較小容量50kvar,較大容量600kvar，配置可為一組固定，一組自動投切，或兩組自動投切。
