油浸式變壓器系列

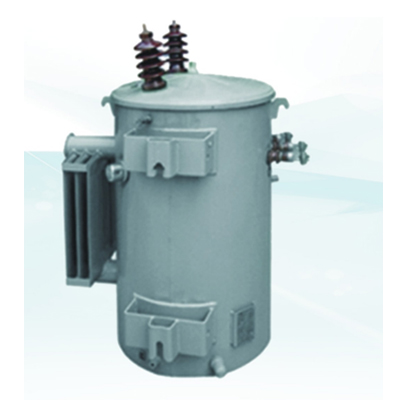

D13-M.R-10~160單相柱上式變壓器

文字：[大][中][小] 手機頁面二維碼

2022/12/2 瀏覽次數：

一鍵分享

1.產品簡介:

單相卷鐵心柱上式配電變壓器是我公司根據市場需求開發的一種新產品。它的結構合理，損耗有明顯的降低，單相變壓可以深入負荷中心，有利于降低線損，廣泛應用于城鄉配電網，居民小區等，有突出的經濟效益和社會效益。

2.執行標準:

2.1IEC60076-1 電力變壓器

2.2 GB/T1094.1 電力變壓器

2.3JB/T10317 單相油浸式配電變壓器技術參數和要求

2.4 JB/T10088 6kY~500kV級電力變壓器聲級

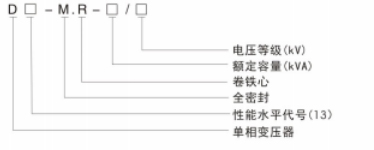

3.型號及含義:

4.產品特點:

4.1 鐵損低，空戴電流小

由于卷鐵心無接縫全部磁通磁化方向與硅鋼片軋壓方向相同。經退火以后其工藝損耗系數平衡卷鐵心，更充分地發揮了硅鋼片的取向性能，在條件相同的情況下，卷鐵心與疊片鐵心相比，空載損耗下降

了7~10%，空載電流可下降50~70%。

4.2 噪音小

無接縫的卷鐵心結構，采用專用設備繞制保障了鐵心緊實為一整體，與疊裝鐵心同樣條件下比其噪音一般降低5dB左右。

4.3 卷鐵心產品抗突發短路能力強

變壓器抗短路能力的好壞取決于三緊，即“夾緊、撐緊、壓緊”。傳統疊片式鐵心變壓器要考慮鐵心與繞組的三緊，而無接縫卷鐵心配變的三緊措施只需針對繞組即可，更體現了結構簡練。
