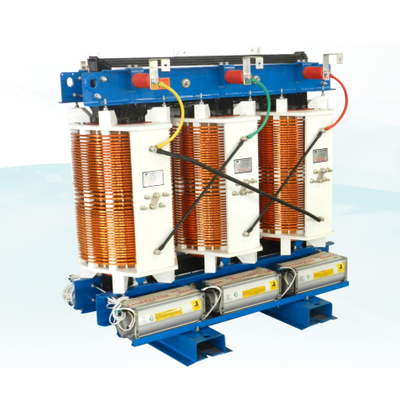

1.產品簡介:

該系列產品適用于防火要求高,負荷波動大以及污穢潮濕惡劣的環境中。如:機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區、以及石油化工、核電站、核潛艇等特殊環境。

2.執行標準:

2.11EC60076-11 千式電力變壓器

2.2 GB /T1094.1 電力變壓器

2.3 GB /T1094.11 千式電力變壓器

2.4 GB/T10228 千式電力變壓器技術參數和要求

2.5 JB/T10088 6kV~500kV級電力變壓器聲級

2.6 GB20052-2020 電力變壓器能效限定值及能效等級

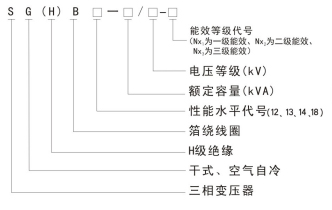

3.型號及含義:

4.性能特點:

4.1 散熱條件好，熱壽命長，過負荷能力強，在120%長期過負荷、IP45條件下不需強迫風冷，可長期滿負荷運行。

4.2高的安全及阻燃性能，在800“C高溫長時燃燒下無煙霧產生。

4.3抗熱沖擊能力(可以在50C下立即加滿負荷)。

4.4 防水密封性，防潮性。

4.5獨特的繞組結構和強場計算，使產品幾乎無局放產生。

4.6 損耗低，節能效果好。

4.7 壽命期后可輕易將絕繳材料和銅線分離回收利用，不污染環境。

4.8 具備遠程監測功能，實時掌握設備運行狀態。

5.結構特點:

5.1獨特的瓷絕緣結構，采用MORA公司絕緣筒和高頻陶瓷墊塊，永不變形。5.2 高、低壓繞組采用杜邦NOMEX絕緣材料，并經VPI真空加壓設備多次漫漬特殊配方的H級絕緣漆，多次烘焙固化。高壓繞組采用機械強度高，散熱條件好的連續式繞組結構。5.3 鐵心材料選用高導磁性能硅鋼片疊裝成，45度全斜結構，繞組與鐵心間采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音。鐵心表面經特殊工藝處理。鐵心由拉螺桿適度夾緊,上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的震動程度和降低噪音。5.4 引出線端子固定在繞組上部，分接頭在繞組中部，低壓引線端子為板式導電排，并采用氳弧焊接。
