1.產品簡介:

該系列環氧樹脂澆注干式變壓器材料配方科學，采用先進的生產、檢測設備嚴格按工藝生產而成。使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

2.執行標準:

IEC60076-11 千式電力變壓器2.1

2.2GB /T1094.1 電力變壓器

2.3 GB /T1094.11 千式電力變壓器

2.4GB/T10228 千式電力變壓器技術參數和要求

2.5JB/T10088 6kV~500kV級電力變壓器聲級

2.6GB20052-2020 電力變壓器能效限定值及能效等級

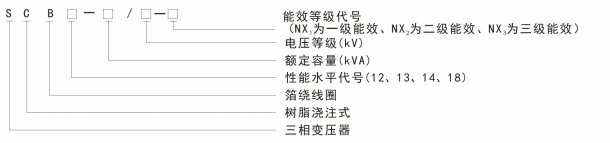

3.型號及含義:

4.性能特點:

4.1 安全，防火，無污染，可直接運行于負荷中心。4.2 采用瑞士T+M技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，使用壽命長。

4.3 低損耗、低噪音，節能明顯，免維護。

4.4 散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

4.5 防潮性能好，適應高濕度和其它惡劣環境中運行。

4.6 可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。

4.7 體積小，重量輕，占地空間少，安裝費用低。

4.8 具備遠程監測功能，實時掌握設備運行狀態

5.結構特點:

5.1 高壓繞組導體采用高導電率的無氧銅箔，匝間絕緣采用F級絕緣材料，繞組內外均用玻璃網格板作骨架。銅箔連同匝絕緣在高壓箔繞機上一次編程，微機控制，激光定位，引出線用氳弧焊自動焊接，分段纏繞而成，然后置入模中，在真空下用帶填料的樹脂澆注成型。

5.2低壓繞組采用與低壓繞組高度相同的銅箔，連同F級匝絕緣在低壓箔繞機上繞制。繞制時繞組引線用銅排經氳弧焊自動焊接后引出，繞組中間放入撐條形成冷卻氣道，端部用樹脂灌封，固化成型。

5.3 鐵心采用晶粒取向冷軋硅鋼片，45度全斜接縫及鐵穿孔結構，以保障較低的空載損耗，鐵心夾緊采用激光切制鋼板折彎夾件結構，心柱采用絕緣帶綁扎，上下央件采用內拉板結構,鐵心表面采用特殊樹脂密封工藝，因此增加了結構強度和夾持力，同時也降低了噪音。
