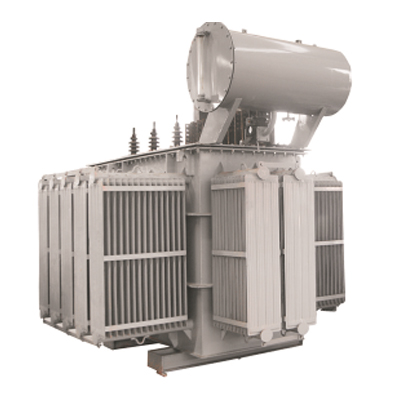

并聯電抗器

文字：[大][中][小] 手機頁面二維碼

2022/11/29 瀏覽次數：

一鍵分享

一、產品概述

并聯電抗器用于補償線路的電容性充電電流，限制系統工頻電壓的升高和操作過電壓，從而降低系統的絕緣水平，保障線路的運行。隨著我國城市規模的不斷擴大及城市電網的改造，架空線路輸電逐漸被地下電纜輸電所替代，使得輸電網絡的對地電容性充電電流急劇增大，為了降低系統工頻電壓的升高和系統絕緣水平，保障系統的安全運行和城市的電網供電質量，在高壓及高壓、遠距離輸電系統中廣泛應用的并聯電抗器在城市配電電網中得到較普遍的應用。

二、結構特點

1.鐵芯選用硅鋼片，鐵芯片用喬格線自動剪切完成縱、橫剪切，鐵芯加工質量。

2.鐵芯采用高強度玻璃絲帶包扎熱固定，并且用專門的鐵芯固化漆緊固，有效減少鐵芯餅之間的震動，從而降低噪音。鐵芯采用直接縫，疊片整齊，表面平整。

3.線圈用的紙包銅線繞制。層間絕緣使用點膠紙，在線圈干燥過程中在一定溫度時開始熔化，產生粘附作用，隨著溫度的升高又開始固化，使繞組的相鄰各層粘合成一個固定單元，防止線圈繞線位移，從而保障了絕緣結構的安全。

4.電抗器油箱使用全密封結構，油箱與箱沿用耐油膠條密封，變壓器油不與空氣接觸，保障了產品絕緣性能和使用壽命。采用紋波油箱，變壓器油的熱脹冷縮由紋波片的彈性調節，與空氣隔絕，延長使用壽命，取消儲油柜，占地面積小，外形美觀，減少維護。

三、執行標準

GB 1094.1-1996 電力變壓器第1部分總則

GB 1094.2-1996 電力變壓器第2部分溫升

GB 1094.3-2003 電力變壓器第3部分絕緣水平絕緣試驗和外絕緣空氣間隙

GB 1094.5-2003 電力變壓器第5部分承受短路的能力

JB/T5346-1998 串聯電抗器

GB/T10229-1988 電抗器

DL/T462-1992 高壓并聯電容器用串聯電抗器訂貨技術條件

IEC289-1988 電抗器

四、型號說明

五、使用環境條件

1.海拔高度不超過1000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品。

六、性能參數

額定電壓：10kV、35kV

絕緣水平：Li75AC35、Li200AC85

額定頻率：50Hz

絕緣等級：A級

聯結組別：Y

油浸式并聯電抗器參數表

號	額定容量（Kvar)	系統電壓kV	額定電流A	額定電抗Ω	油重(kg)	總重(kg)	外形尺寸mm（LWH)	安裝尺寸mm（A×B)
BKS-72/10	72	10.5	3.96	1530.9	60	320	710×510×940	450×600
BKS-114/10	114	10.5	6.27	966.85	97	420	780×610×1110	450×600
BKS-144/10	144	10.5	7.92	765.4	120	660	890×710×1210	650×710
BKS-300/10	300	10.5	16.5	367.4	140	790	1220×750×1310	670×710
BKS-600/10	600	10.5	33	183.8	560	2250	1430×910×1640	820×850
BKS-1200/10	1200	10.5	65.98	91.88	710	2690	1710×1010×1670	910×950
BKS-3000/10	3000	10.5	164.96	36.75	1300	4200	2100×1710×1800	1200×1120
BKS-8000/10	8000	10.5	439.9	13.78	3200	8150	2700×2230×2700	1650×1475
BKS-10000/10	10000	10.5	549.86	11.02	4200	13200	3000×2400×3100	2×1160×1700
BKS-5000/35	5000	38.5	74.98	296.45	3800	11500	2700×2300×3300	2×1120×1510
BKS-8000/35	8000	38.5	119.97	185.28	4500	15100	3100×2400×3500	2×1160×1900
BKS-10000/35	10000	38.5	149.96	148.23	4900	17100	3400×2900×3500	2×1270×2010
BKS-20000/35	20000	38.5	299.92	74.11	7850	27500	4100×3100×4200	2×1550×2210
