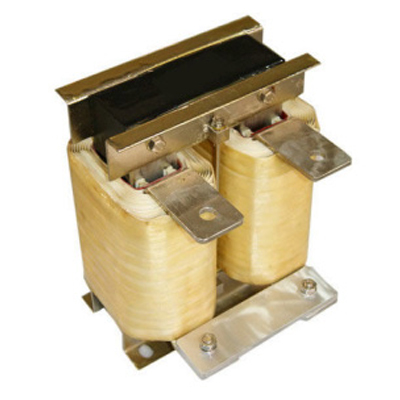

一、產品概述

直流電抗器，又稱平波電抗器，主要用于變流器的直流側，在通用變頻器上有較多的應用。電抗器中有流過的具有交流分量的直流電流。主要用途是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈動值，改善輸入功率因數，并可以抑制變流裝置產生的諧波。

二、產品特點

三、1、低磁密、低電密設計，電抗器實現低損耗、低噪音、低溫升；

四、2、鐵心采用高導磁、低損耗、超薄0.23mm、冷軋晶粒取向硅鋼片，減小高頻諧波引起的附加鐵芯損耗；

五、3、芯柱采用均勻小氣隙結構，氣隙采用環氧玻璃布板或GPO-3板作間隔，采用高溫高強度粘結劑粘接，并用環氧樹脂固封，以保障電抗氣隙在運行過程中不發生變化，降低噪音和諧波鐵損；

六、4、我公司主要生產500-50000A的平波電抗器，根據直流電流線圈采用銅箔或銅板繞制，有效降低渦流損耗，同時提高了線圈的機械強度；

七、5、線圈與鐵心之間用等角撐條填充定位，保障在運輸及運行過程中鐵心塊不發生移位；

八、6、線圈外包耐高溫PET絕緣膜，美觀、堅固。

三、執行標準

GB/T10229-1988  電抗器

IEC289-1988  電抗器

JB9644-1999  半導體電氣傳動用電抗器

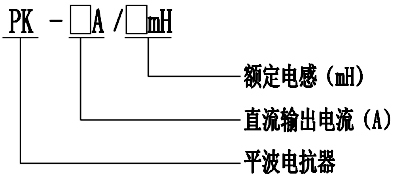

四、型號說明

五、使用環境條件

1、海拔高度不超過1000米，超過1000米降額使用。

2、運行環境溫度-25℃~+40℃，相對濕度不超過90%。

3、周圍無有害氣體，無易燃易爆物品、無導電塵埃

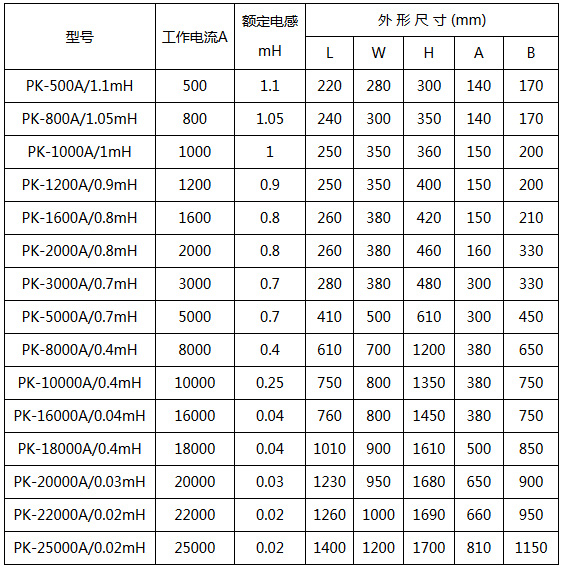

六、性能參數

工作電壓：DC 35~3000V

工作電流：500~35000A

絕緣等級：B級或F級

絕緣水平：AC5000V/1Mi

注：以上參數僅為我司部分樣本產品，其他電流、電感等參數產品請電話聯系我公司
